제품소개
신뢰할 수 있는 계측 기술로 구성된 제품 솔루션 입니다.
RS485 인터페이스는 CT, CTlaser, CTratio 파이로미터에 사용되는 유연한 통신 표준으로, 산업 환경에서의 적외선 온도 모니터링에 적합합니다. A, B 두 가닥을 사용하는 반이중(half-duplex) 방식의 차동 신호 전송을 지원하여, 우수한 노이즈 내성과 함께 최대 1,200 m까지의 장거리 통신이 가능합니다. 하나의 RS485 버스에 최대 32대의 파이로미터를 연결할 수 있어 네트워크 기반 온도 모니터링에 이상적입니다. RS485 표준은 일반적으로 최대 921.6 kbps의 전송 속도를 지원하며, 기본 설정은 115.2 kbps입니다. 마지막 적외선 센서에 120Ω 종단 저항을 적용하면 신호 반사를 방지하여 안정적인 데이터 전송을 보장합니다. 이 인터페이스는 디지털 적외선 온도 데이터가 필요한 다양한 산업용 애플리케이션에서 정밀하고 효율적인 온도 데이터 수집을 가능하게 합니다.
- CT, CTlaser, CTratio 파이로미터용 RS485 인터페이스
- 산업용으로 적합한 통신 표준

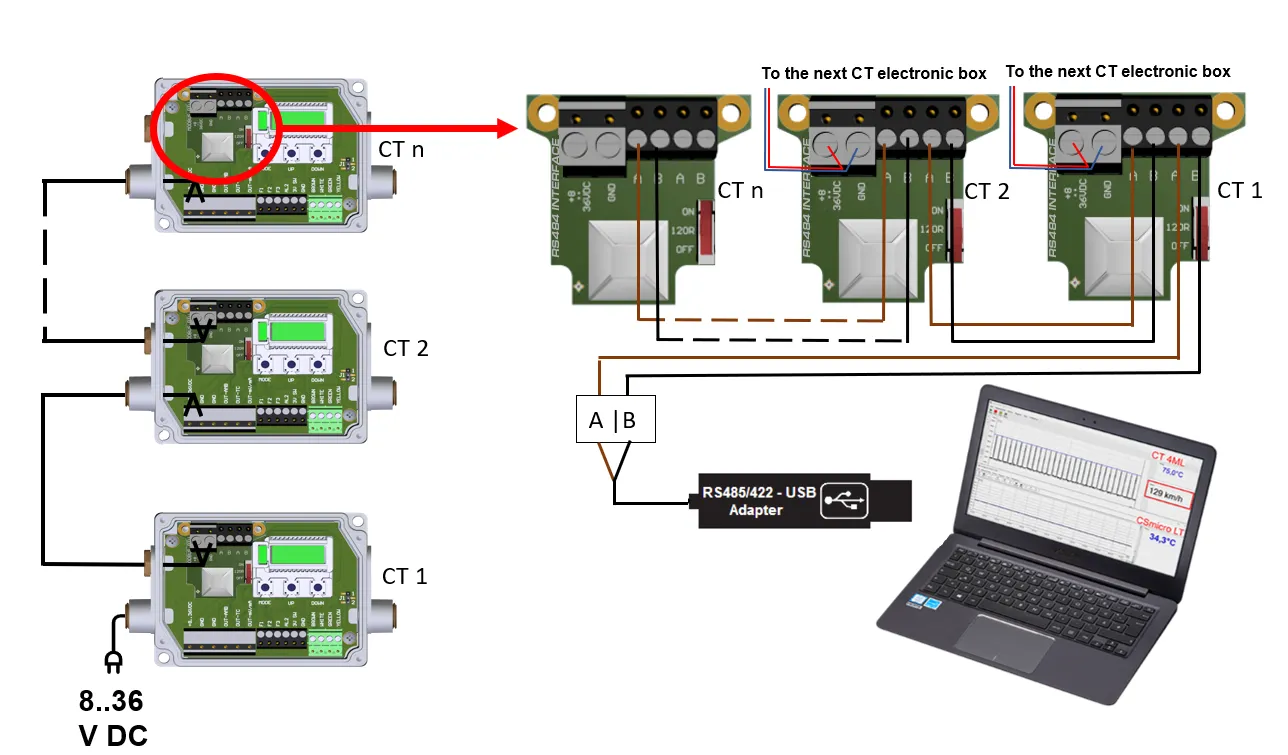

- 하나의 RS485 네트워크에 최대 32대 장치 연결
- 최대 1,200 m 통신 거리
- 안정적인 데이터 전송
-
Specification
일반 사양 (General Specification)
- 환경 등급: IP67 (NEMA-4) (설치 시)
- 작동 온도: -20 °C ~ 80 °C
- 상대 습도: 10 – 95 %, 비응축
인터페이스 보드 특징 (Interface Board Characteristics)
- 포트 프로토콜: 직렬 통신
- 전송 속도: 최대 921.6 kbps
- 커넥터: 없음
- 물리 계층: RS485 (2선식), 라인 방식, 마스터/슬레이브 시스템
- 네트워크 최대 장치 수: 최대 32대 장치
-
Product Description
RS485 인터페이스는 CT, CTlaser, CTratio 파이로미터에 사용되며, 산업용 적외선 온도 모니터링에 이상적인 통신 방식입니다. A, B 두 가닥을 사용하는 반이중(half-duplex) 차동 신호 전송을 통해 우수한 노이즈 내성을 제공하며, 최대 1,200 m 거리에서 하나의 네트워크에 최대 32대의 장치를 연결할 수 있습니다. 일반적으로 최대 921.6 kbps의 전송 속도를 지원하며, 120Ω 종단 저항을 올바르게 적용하면 안정적인 데이터 전송이 가능하여 정밀한 적외선 온도 측정을 보장합니다.
- CT, CTlaser, CTratio 파이로미터용 RS485 인터페이스
- 산업용으로 적합한 통신 표준
- 하나의 RS485 네트워크에 최대 32대 장치 연결
- 최대 1,200 m 통신 거리
- 안정적인 데이터 전송
-
Downloads
-
FAQs
-

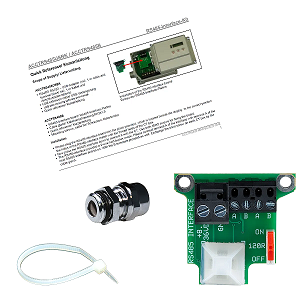

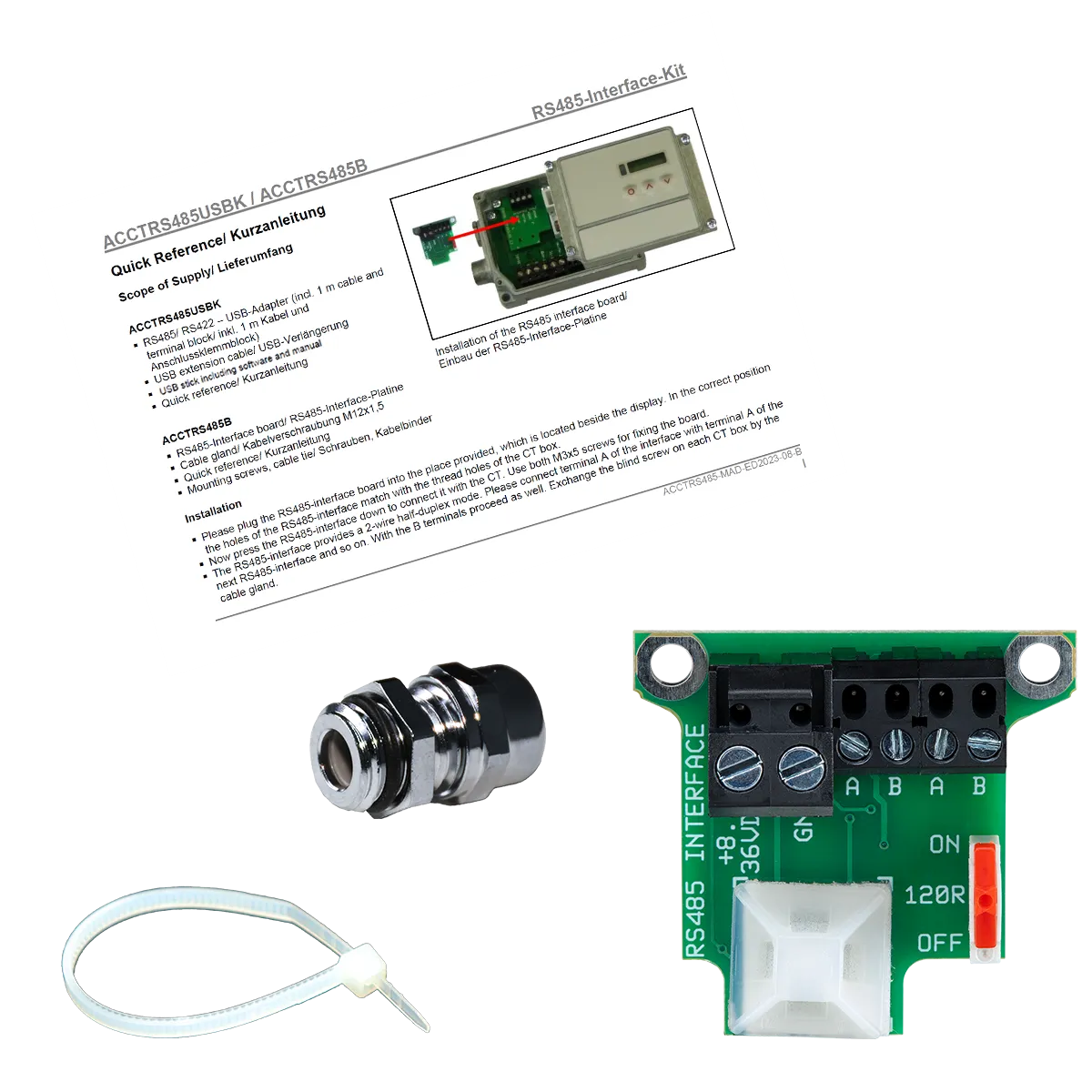

Scope of Supply

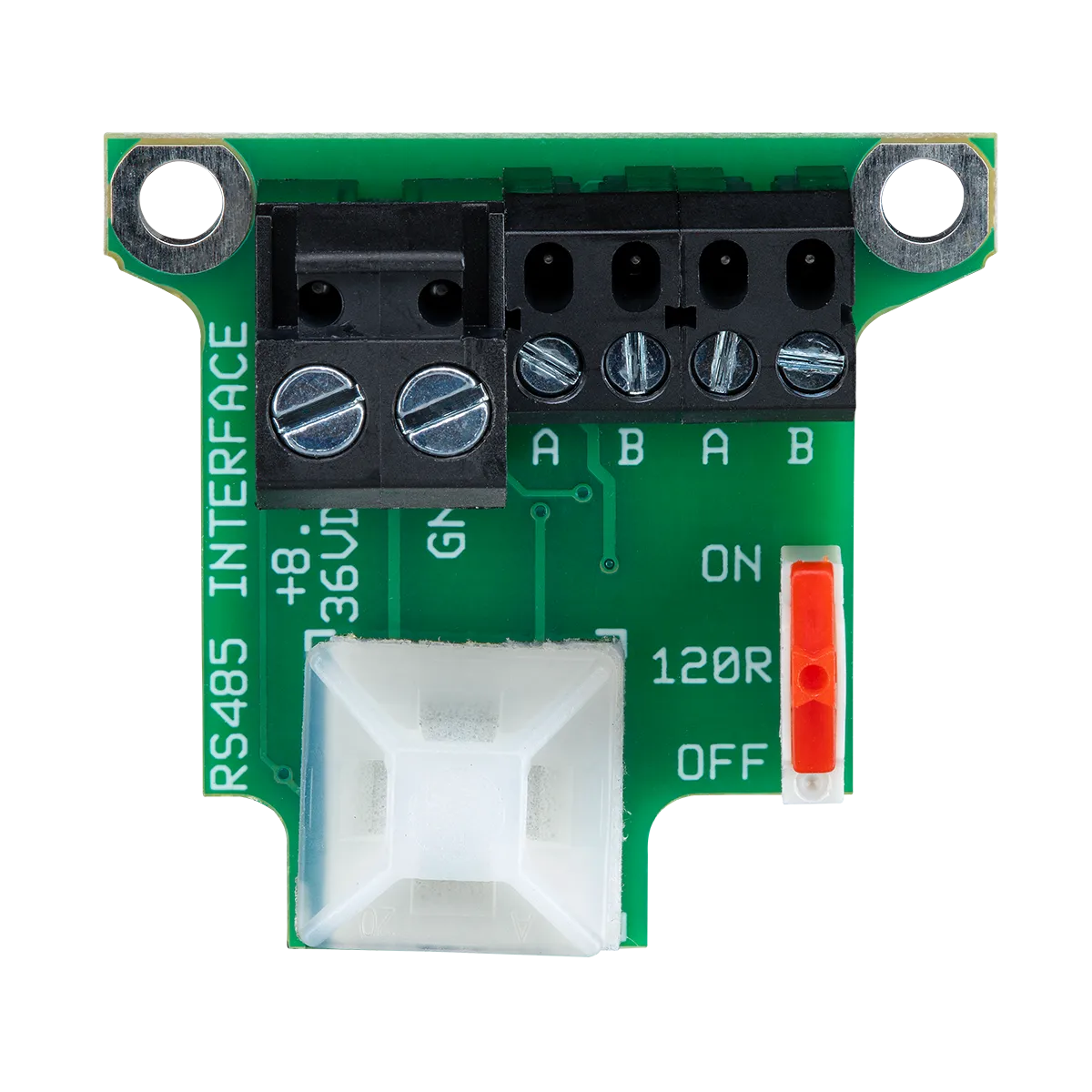

- RS485 인터페이스 보드 1개
- M12 케이블 글랜드 1개
- 장착용 나사 및 케이블 타이 1세트
- 퀵 레퍼런스 1부
